六孔磁珠封裝尺寸

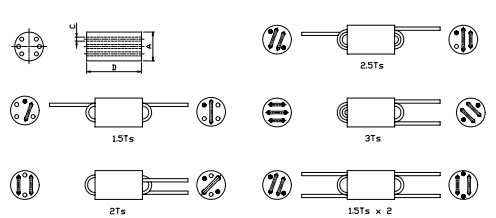

發(fā)布時間:2014-11-28-9241六孔磁珠封裝尺寸圖
SHAPES AND DIMENSIONS（形狀及尺寸）
(Unit:m/m)
六孔磁珠封裝尺寸及參數(shù)列表
| 型號 | 阻抗@25MHZ(Ω) | 阻抗@100MHZ(Ω) | 尺寸 | 尺寸 | 圈數(shù) | Fig |
| A | D | |||||
| R6H-1.5T | 390 TYP | 480 TYP | 6.0±0.25 | 10.0±0.50 | 1.5 | 1 |
| R6H-2.0T | 510 TYP | 580 TYP | 6.0±0.25 | 10.0±0.50 | 2.0 | 2 |
| R6H-2.5T | 680 TYP | 690 TYP | 6.0±0.25 | 10.0±0.50 | 2.5 | 3 |
| R6H-3.0T | 750TYP | 860 TYP | 6.0±0.25 | 10.0±0.50 | 3.0 | 4 |
| R6H-1.5*2T | 340 TYP | 450 TYP | 6.0±0.25 | 10.0±0.50 | 2*1.5 | 5 |
