文章主題： 色環電感識別方法;色環電感識別順序

電感是最常見、最基礎的電子元件之一。電感的作用是產生磁場，通低頻阻高頻的作用，因此，電感器常常在電子電路中用來濾波、儲能、振蕩。
電感是衡量線圈產生電磁感應能力的物理量。給一個電感線圈通入電流，線圈周圍就會產生磁場，線圈就有磁通量通過。通入線圈的電源越大，磁場就越強，通過線圈的磁通量就越大。實驗證明，通過線圈的磁通量和通入的電流是成正比的，它們的比值叫做自感系數，也叫做電感。如果通過線圈的磁通量用φ表示，電流用I表示，電感用L表示，那么
L＝ φ／I
關于電感的單位： 電感的單位是亨（H），也常用毫亨（mH）或微亨（uH）做單位。1H=1000mH，1H=1000000uH。 ，1H=1000000000nH。

1 、顏色和數字的對應關系： 首先我們向你介紹顏色和阿拉伯?dāng)?shù)字之間的對應關系，這種規定是國際上公認的識別方法，記住它對我們進一步學習很有幫助。

顏色	棕	紅	橙	黃	綠	藍	紫	灰	白	黑
數字	1	2	3	4	5	6	7	8	9	0

“四色環”讀數規則

所謂“四色環電感”就是指用四條色環表示感值的電感。從左向右數，第一，二環表示兩位有效數字，第三環表示數字后面添加“ 0 ”的個數。所謂“從左向右”，我們是指把電感象圖中所畫的樣子放置——四條色環中，有三條相互之間的距離*得比較近，而第四環距離稍微大一點。如下圖：
但是說實在的，現在的電感產品，你要區分色環距離的大小的確很困難，哪一環是第一環，往往憑借經驗來識別；對四色環而言，還有一點可以借鑒，那就是：四色環電感的第四環，不是金色，就是銀色，而不會是其它顏色；這樣你就可以知道那一環該是第一環了。

四色環表示法規則如下表：

顏色	無	銀	金	黑	棕	紅	橙	黃	綠	藍	紫	灰	白
第一位有效值	'	'	'	0	1	2	3	4	5	6	7	8	9
第二位有效值	'	'	'	0	1	2	3	4	5	6	7	8	9
第三位倍 乘	'	10 -2	10 -1	10 0	10 1	10 2	10 3	10 4	10 5	10 6	10 7	10 8	10 9
第四位誤差/%	±20	±10	±5	'	'	'	'	'	'	'	'	'	'

請看下面例子：

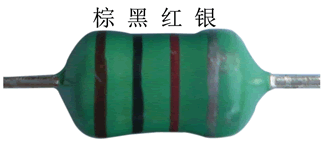

棕	黑	紅	'	銀
1	0	2 個 0	'	10 ％

第一環：棕——代表1
第二環：黑——代表0
第三環：紅——代表2個0，但是第三環的“2”并不是“有效數字”，而是表示在前面兩個有效數字后面 添加“零”的個數。

由此看來，這個電感的感值應該是1000，單位是什么？在色環電感中，一律默認為“微享”（電感的基本單位，符號是UH）。
上述電感的阻值是： 1000 UH（102）

那么， 第四環 又是什么意思？第四環表示電感的“精度”，也就是感值的誤差。金色代表誤差±5％，銀色代表誤差±10％。對270Ω而言，±10％的誤差，意味著這個電阻實際最小的阻值是270*（1－0.1）＝243UH；最大不會超過270*（1＋0.1）＝297UH。

在識別四色環電感時，有兩個情況要特別注意：

1 、當?shù)谌h(huán)是黑色的時候，這個黑環代表0的個數，幾個0？是0個“0”，也就是“沒有0”，不添加“0”。如：

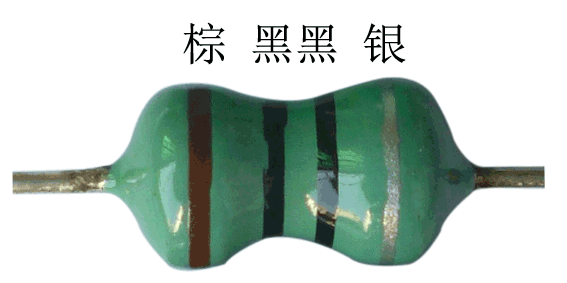

棕	黑	黑	'	銀
1	0	0 個 0	'	±10％

感值是： 10uh而絕不100uh ！;
通過以上的方法，我們就可以知道色環電感基本識別法，色環電感怎么識別。

色環電感計算器:只要把顏色填進去就能識別電感量很方便

色環電感識別順序:

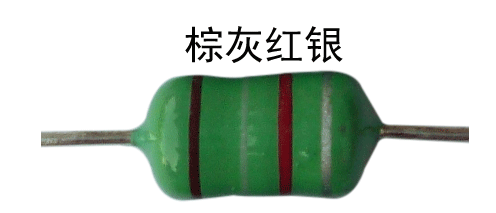

如上圖色環電感有四個顏色：棕灰紅銀，其識別順序色是棕灰紅銀還是銀紅灰棕呢，正確的識別順序是：棕灰紅銀。根據色環電感的基本識別原則，第一環，第二環是為實數，倒數第二環是倍乘，最后一環是為誤差數，色環電感的實際使用電感量范圍是UH級mH級也就是最大的電感量也是幾十mH也就是說倒數第二環的顏色只有銀、金、黑、棕、紅、橙這六種顏色。最后一環為誤差：色環電感的誤差正常使用的±10%居多，其次±5%一小部分，所以最后的顏色只有銀金二種顏色

總結上面的分析：

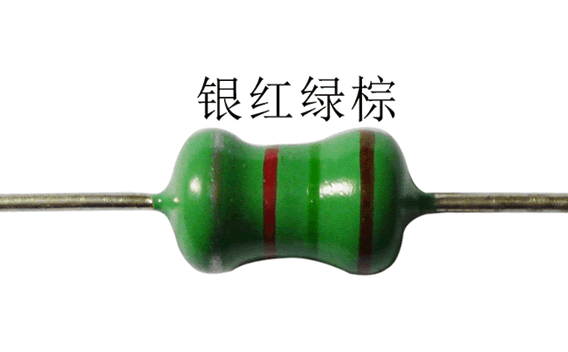

一、看四色環中的首尾色環中有沒有銀色，或金色，有這二種顏色中的其中一種顏色則為第最后一色環.不是這二種顏色中的其中一種則為第一環。大部份色環電感都可以用這個方法識別順序
二、如果第一步驟不能識別，則要綜合看色環，首尾的第二環中的哪一條環出現為白、灰、紫、蘭、綠、黃，則為第二環。

色環電感用什么代換,首先從色環電感內部結構來看，色環電感是材質是磁芯、銅線、膠水、顏料，磁芯的材質跟臥式工字電感，及工字電感的材質是一樣的，電氣特性也是一樣。如下圖色環電感內部實物圖。色環電感跟工字電感主要區別：色環電感的電感值可以按照顏色直接讀取，而且密封防潮性好。而工字電感的電感量大部份情況下不印在電感本體上不可以直接讀取，保護磁芯銅線的外套用的是UL管之類的熱縮管，不能防潮。綜上二個區別，如果產品對防潮性不用特殊處理，可以用工字電感直接代用。

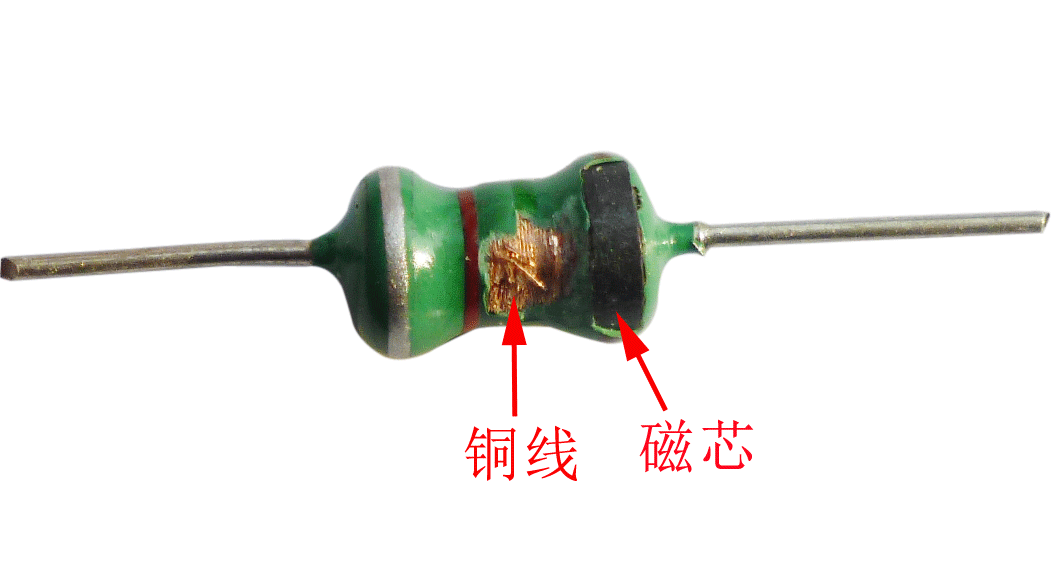

色環電感內部磁芯及銅線



臥式工字電感圖片
