產品名稱：空心電感

空心電感與磁芯電感對比如下圖，空心電感沒有骨架，自體成形，可以是圓形也可是方形，同樣也以為異形，典形的空心電感造型，多為內徑為圓形，其主要特點就是結構簡單，制作方便，電感量低，適用工作頻率寬，高、低頻均可。若想要制作高感量空心電感，制作難度相對要高一些，繞制的圈數要特別多。相比磁芯電感體積要大很多。

 VS

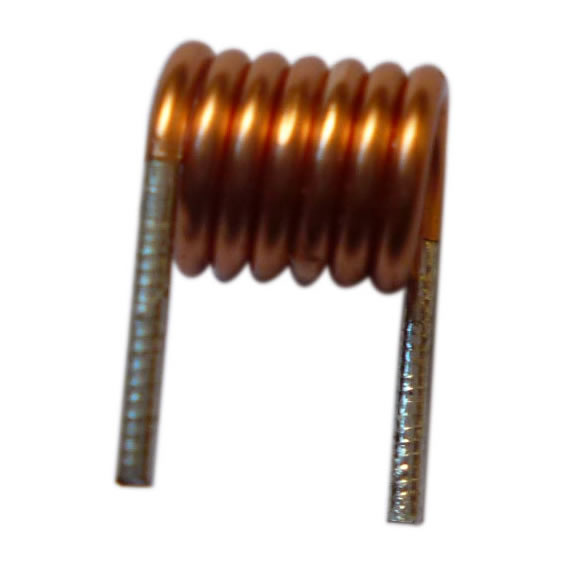

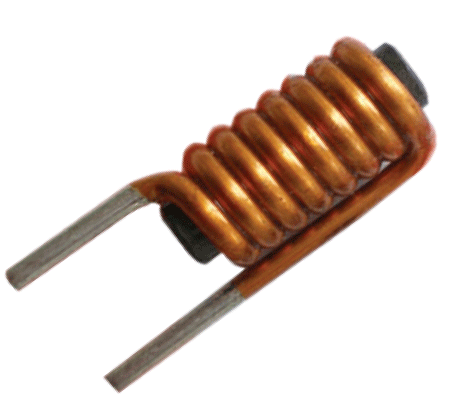

             空心電感                                      磁芯電感

 VS

             空心電感                                        磁芯電感

空心電感的磁電作用
如果一條直的金屬導線通過電流，那么在導線周圍的空間將產生圓形磁場。導線中流過的電流越大，產生的磁場越強。
如果將一條長長的金屬導線在一個空心筒上沿一個方向纏繞起來，形成的物體就成了一個空心電感。如果使這個空心電感通電，通電以后，空心電感的每一匝都會產生磁場，磁場的方向如下圖中的圓形箭頭所示。那么，在相鄰的兩匝之間的位置，由于磁場方向相反，總的磁場相抵消；而在空心電感內部和外部，每一匝線圈產生的磁場互相疊加起來，最終形成了下圖所示的磁場形狀。也可以看出，在空心電感外部的磁場形狀和一塊磁鐵產生的磁場形狀是相同的。而空心電感內部的磁場剛好與外部的磁場組成閉合的磁力線。在下圖中，空心電感表示成了上下兩排圓，好象是把空心電感從中間切開來。上面的一排中有叉，表示電流從熒光屏里面流出；下面的一排中有一個黑點，表示電流從外面向熒光屏內部流進。

空心電感產品應用:
1.信號發射裝置
2. 信號接收裝置.　　
3. 電源濾波及扼流.　　
4. 其他雜訊濾波.　　
5. 需要高頻帶和高Q系統　　

空心電感常用規格：

表示方法：線徑大小+線圈內徑+圈數+腳長+繞線方向+出腳方式

空心電感尺寸圖

空心線圖的相關圖片。


東莞市欣永電子有限公司專業生產空心電感,是一家專業的的空心電感生產廠家,產品全環保制程工藝，公司所生產的空心電感均符合歐盟環保標準。產品結構簡單，性能卓越，工作頻率可達10G，最大允許電流高達50安培，可依客戶要求設計生產。

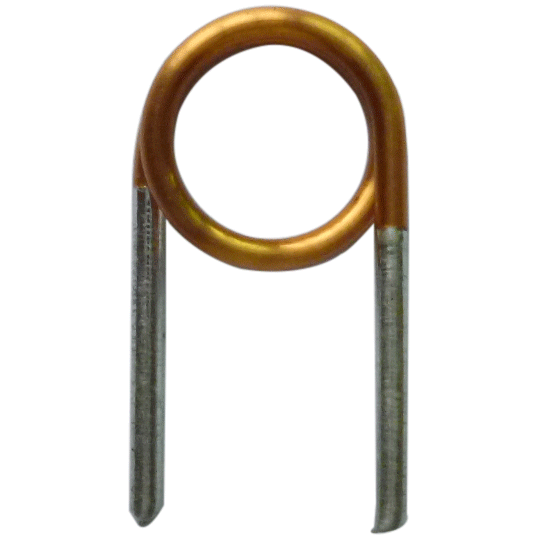

線徑：0.8mm 內徑5mm;圈數：1.5圈;引腳長度：6mm

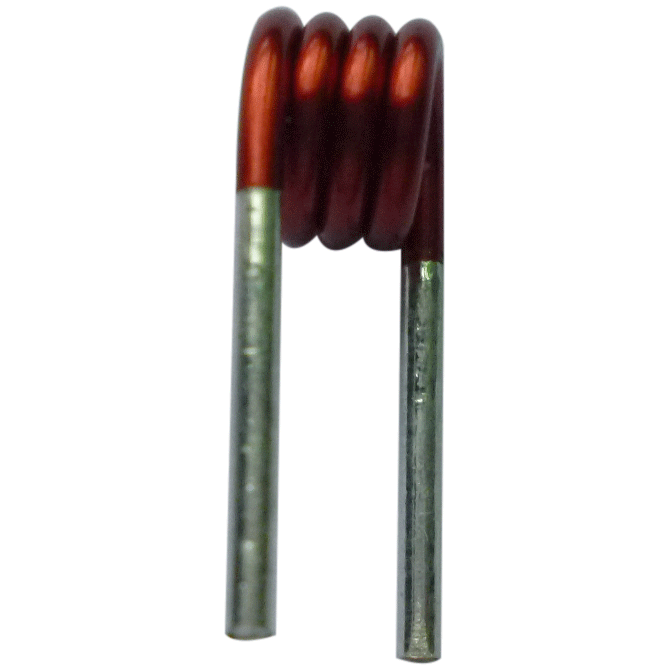

線徑：1.2mm 內徑4mm;圈數：4圈;引腳長度：11mm
