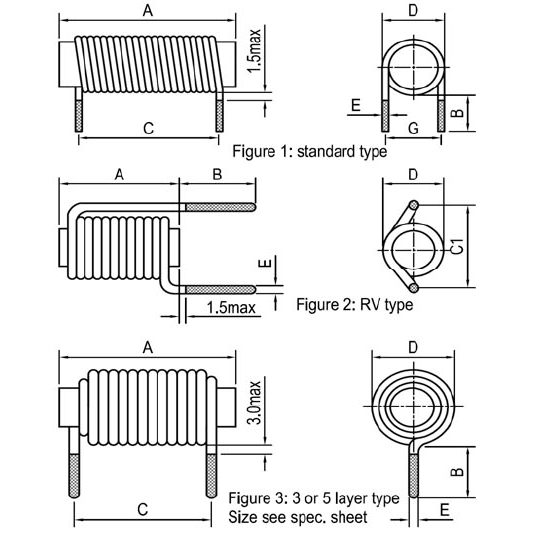

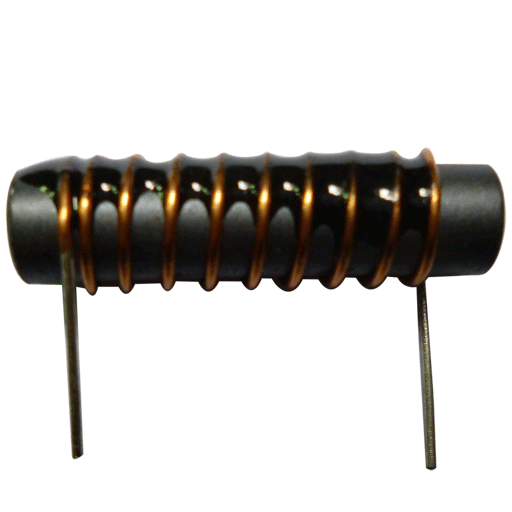

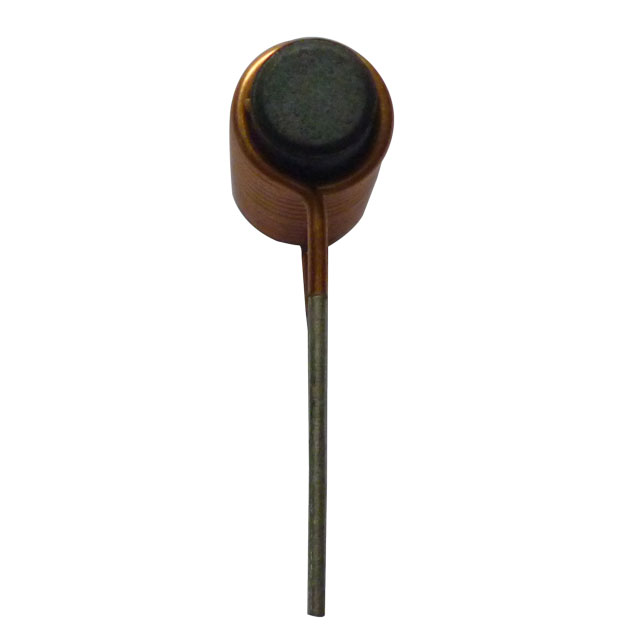

一、磁棒電感圖型及尺寸( SHAPE AND SIZE) 單位 mm
| 欣永型號 | A max | Bmin | Dmax |
|---|---|---|---|
| PKR0210 | 10.5 | 5.0 | 3.5 |
| PKR0212 | 12.5 | 5.0 | 3.5 |
| PKR0310 | 10.5 | 5.0 | 5.0 |
| PKR0312 | 12.5 | 5.0 | 5.0 |
| PKR0315 | 15.5 | 5.0 | 5.0 |
| PKR0320 | 20.5 | 5.0 | 5.0 |
| PKR0325 | 25.5 | 5.0 | 5.0 |
| PKR0410 | 10.5 | 5.0 | 6.5 |
| PKR0412 | 12.5 | 5.0 | 6.5 |
| PKR0415 | 15.5 | 5.0 | 6.5 |
| PKR0420 | 20.5 | 5.0 | 6.5 |
| PKR0425 | 25.5 | 5.0 | 6.5 |
| PKR0430 | 30.5 | 5.0 | 6.5 |
| PKR0510 | 10.5 | 5.0 | 8.0 |
| PKR0515 | 15.5 | 5.0 | 8.0 |
| PKR0520 | 20.5 | 5.0 | 8.0 |
| PKR0525 | 25.5 | 5.0 | 8.0 |
| PKR0530 | 30.5 | 5.0 | 8.0 |
| PKR0612 | 12.5 | 5.0 | 9.0 |
| PKR0615 | 15.5 | 5.0 | 9.0 |
| PKR0620 | 20.5 | 5.0 | 9.0 |
| PKR0625 | 25.5 | 5.0 | 9.0 |
| PKR0630 | 30.5 | 5.0 | 9.0 |
| PKR0635 | 35.5 | 5.0 | 9.0 |
| PKR0815 | 15.5 | 5.0 | 11.0 |
| PKR0820 | 20.5 | 5.0 | 11.0 |
| PKR0825 | 25.5 | 5.0 | 11.0 |
| PKR0830 | 30.5 | 5.0 | 11.0 |
| PKR1020 | 20.5 | 5.0 | 13.0 |
| PKR1025 | 25.5 | 5.0 | 13.0 |
| PKR1030 | 30.5 | 5.0 | 13.0 |
| PKR1035 | 35.5 | 5.0 | 13.0 |
| PKR1040 | 40.5 | 5.0 | 13.0 |
磁棒電感一覽表
| 磁棒電感型號 | 電感值 | 電流(A） | 自諧頻率 |
|---|---|---|---|
| PKR0210 | 0.5~5.0uH | 0~2 | 120K~25MHZ |
| PKR0212 | 0.5~5.0uH | 0~2 | 120K~25MHZ |
| PKR0310 | 0.5~10uH | 0~3 | 120K~25MHZ |
| PKR0312 | 0.5~10uH | 0~3 | 120K~25MHZ |
| PKR0315 | 0.5~12uH | 0~3 | 120K~25MHZ |
| PKR0320 | 0.5~12uH | 0~3 | 120K~25MHZ |
| PKR0325 | 0.5~15uH | 0~3 | 120K~25MHZ |
| PKR0410 | 0.5~10uH | 0~8 | 120K~25MHZ |
| PKR0412 | 0.5~10uH | 0~8 | 120K~25MHZ |
| PKR0415 | 0.5~15uH | 0~8 | 120K~25MHZ |
| PKR0420 | 0.5~15uH | 0~8 | 120K~25MHZ |
| PKR0425 | 0.5~20uH | 0~8 | 120K~25MHZ |
| PKR0430 | 0.5~20uH | 0~8 | 120K~25MHZ |
| PKR0510 | 0.5~10uH | 0~10 | 120K~25MHZ |
| PKR0515 | 0.5~12uH | 0~10 | 120K~25MHZ |
| PKR0520 | 0.5~20uH | 0~10 | 120K~25MHZ |
| PKR0525 | 0.5~20uH | 0~10 | 120K~25MHZ |
| PKR0530 | 0.5~20uH | 0~10 | 120K~25MHZ |
| PKR0612 | 1.0-10uH | 0~10 | 120K~25MHZ |
| PKR0615 | 1.0-12uH | 0~15 | 120K~25MHZ |
| PKR0620 | 1.0-20uH | 0~15 | 120K~25MHZ |
| PKR0625 | 1.0-30uH | 0~15 | 120K~25MHZ |
| PKR0630 | 1.0-30uH | 0~15 | 120K~25MHZ |
| PKR0635 | 1.0-30uH | 0~15 | 120K~25MHZ |
| PKR0815 | 1.0-10uH | 0~20 | 120K~25MHZ |
| PKR0820 | 1.0-20uH | 0~20 | 120K~25MHZ |
| PKR0825 | 1.0-30uH | 0~20 | 120K~25MHZ |
| PKR0830 | 1.0-30uH | 0~20 | 120K~25MHZ |
| PKR1020 | 1.0-10uH | 0~25 | 120K~25MHZ |
| PKR1025 | 1.0-30uH | 0~25 | 120K~25MHZ |
| PKR1030 | 1.0-30uH | 0~25 | 120K~25MHZ |
| PKR1035 | 1.0-30uH | 0~25 | 120K~25MHZ |
| PKR1040 | 1.0-30uH | 0~25 | 120K~25MHZ |
磁棒電感計算：L=AL*（N^2）
L:指的是電感量; AL:額定電感量； N: 線圈圈數; ^2: 平方

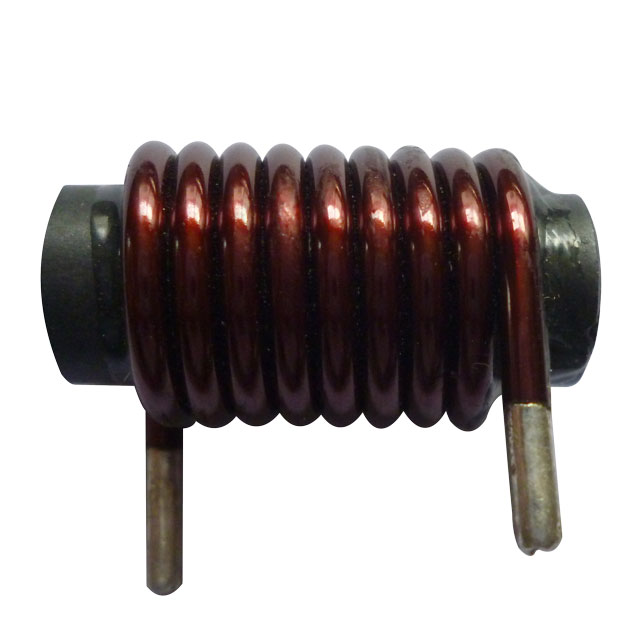

型號規格：PKRW0625-2R4M
磁棒尺寸：6*25
線徑：0.55
圈數：9.5圈
電感量：2.4UH
磁棒電感的作用：
1.主要在開關電源做直流濾波用：在磁棒電感的磁通路中，需要經過很長的空氣段，空氣磁阻很大，能量集中于此，且空氣磁路不會飽和。
2.對傳導干擾信號進行抑制: 理論上對傳導干擾信號進行抑制，要求抑制磁棒電感的電感量 越大越好，但對于磁棒電感來說，電感量越大，則分布電容也越大，兩者的作用將會互相抵消。磁棒電感的阻抗開始的時候是隨著頻率升高而增大的，但當它的阻抗增大到最大值以后，阻抗反而隨著頻率升高而迅速下降，這是因?yàn)椴⒙?lián)分布電容的作用。當阻抗增到最大值的地方，就是磁棒電感的分布電容與等效電感產生并聯諧振的地方。磁棒電感主要是用于對低頻干擾信號進行抑制，因此對一個頻帶很寬的干擾信號進行抑制，必須同時采用多個不同性質的電感才會更有效。
欣永電子是一家專業的磁棒電感線圈生產廠家，磁棒電感生產設備齊全，產品均符合環保要求。
磁棒電感規格書：
磁棒電感最新SGS環保報告：http://www.i3r5f.cn/article/1604221827.html 下載最新的Rohs報告
